Hệ thống máy cắt nhỏ gọn (DTC) cho các ứng dụng có điện áp từ 145 kV đến 245 kV là sự sắp xếp nhỏ gọn của các thiết bị chức năng cần thiết trong một trạm biến áp. Khái niệm lai kết hợp các thành phần kín trong khí SF6 và các thành phần cách nhiệt không khí. Có thể sắp xếp các thành phần theo nhiều cách khác nhau tùy thuộc vào cấu hình trạm biến áp của bạn.

Thiết bị đóng cắt hoàn chỉnh được lắp ráp hoàn chỉnh và thử nghiệm điện áp cao tại nhà máy, để lắp đặt nhanh chóng và cung cấp năng lượng. PASS (Hệ thống cắm và chuyển mạch) bao gồm tất cả các chức năng của khoang thiết bị đóng cắt hoàn chỉnh trong một mô-đun. Thiết kế lai sử dụng các thanh cái cách nhiệt không khí truyền thống để kết nối với các thiết bị khác trong trạm biến áp trong khi bao gồm các chức năng khoang sau trong vỏ cách điện bằng khí một pha.

- Máy cắt
- Cầu dao cách ly và dao tiếp đất
- Máy biến điện áp và cảm biến điện áp
- Máy biến dòng
- Tùy chọn dao tiếp đất nhanh


Các mô-đun PASS hoàn toàn được lắp ráp và thử nghiệm tại nhà máy, sẵn sàng cho việc lắp đặt và nạp năng lượng nhanh chóng. PASS có sẵn trong nhiều cấu hình bao gồm thanh cái đơn, thanh cái kép, bộ ngắt mạch đôi, ứng dụng gió và đường sắt, khoang thiết bị chuyển mạch cấu hình H được lắp ráp sẵn và nhiều cấu hình tùy chỉnh khác có thể.

     Máy cắt SF6 là loại máy cắt dùng khí SF6 để cách điện và dập hồ quang. Khả năng cách điện và dập hồ quan của máy cắt phụ thuộc vào mật độ khí SF6 trong trụ cực.

Mỗi máy cắt đều có đồng hồ chỉ thị áp lực khí SF6, áp lực khí phụ thuộc vào nhiệt độ môi trường và độ cao nơi đặt máy cắt, vì vậy đồng hồ được bù nhiệt độ nên có thể được coi về nhiệt đô và áp suất không đổi.

- Các đầu nạp khí SF6 và đầu nắp đồng hồ áp lực của máy cắt SF6 đều có van một chiều để thuận tiện cho việc kiểm tra sửa chữa mà không làm giảm khí SF6.

- Dập hồ quang theo nguyên lý tự điều chỉnh áp lực thổi khí SF6

- Mỗi buồng hồ quang dùng cho một căp tiếp điểm (tĩnh + động) có bộ lọc để hấp thụ ẩm và các sản phẩm khí SF6 bị hồ quang phân tích. Nắp buồng có gắn với đĩa an toàn bằng vít có thể đứt ở áp lực dịnh trước (do nhà chế tạo đặt) để giải phòng áp lực quá cao trong bình.

- Máy cắt có các bộ truyền động lò xo chế tạo đơn giản thuận tiên cho vận hành và bảo dưỡng, bộ truyền động lò xo vẫn đảm bảo độ tác động nhanh và tin cậy với số chu trình tao tác lớn (ít nhât 3000 chu trình đóng cắt). Chăm sóc bộ truyền động lò xo trong vận hành chủ yếu là đảm bảo chế độ sấy, chống ẩm trong tủ bộ truyền đồng và cửa tủ luôn luôn đóng kín.

Cáp ngầm cao thế dùng để truyền tải điện, đi trong thang cáp, máng cáp, chôn trực tiếp trong đất hoặc trong ống, trong mương cáp.

Tiêu chuẩn sản xuất: IEC 60840, IEC 62067, AS/NZS 1429.2...

Cấp điện áp lên đến 132kV

Lõi dẫn:

Vật liệu lõi dẫn thường là Đồng hoặc Nhôm bện nén tròn hoặc kiểu nén Segments phù hợp với tiêu chuẩn quốc tế IEC 60228 hoặc theo tiêu chuẩn của khách hàng.

Cách điện:

Vật liệu cách điện được làm từ Polyethylene liên kết ngang siêu sạch: Màn chắn lõi, cách điện và màn chắn cách điện được đùn đồng thời trong một quá trình để đảm bảo rằng các khoảng trống từ tất cả các vị trí giữa các lớp được ngăn ngừa.

Các quy trình đùn được thực hiện dưới sự điều khiển của áp suất không khí và hệ thống tia X.

Vỏ kim loại:

Lớp vỏ kim loại bao gồm 1 lớp chì hợp kim hoặc 1 lớp các sợi đồng liên kết chặt chẽ với một lớp băng nhôm mỏng nếu được qui định .

Giáp

Các loại cáp này được sản xuất với tính chất đặc biệt trong điều kiện cháy như cáp chậm cháy, không khói hoặc ít khói và ít khí độc. Trong trường hợp khác, nó sẽ được sản xuất sao cho thỏa mãn các yêu cầu chống mối mọt tấn công.

Trạm biến áp (TBA) là thiết bị truyền tải năng lượng hoặc tín hiệu điện xung quanh chiều giữa các mạch điện thông qua hiện tượng cảm ứng điện từ. TBA còn là nơi đặt máy biến áp và các thiết bị phân phối điện khác, để tạo nên một hệ thống truyền tải điện năng hoàn chỉnh cung cấp điện

Trạm biến áp là gì?

Trạm biến áp (TBA) là thiết bị truyền tải năng lượng hoặc tín hiệu điện xung quanh chiều giữa các mạch điện thông qua hiện tượng cảm ứng điện từ. TBA còn là nơi đặt máy biến áp và các thiết bị phân phối điện khác, để tạo nên một hệ thống truyền tải điện năng hoàn chỉnh cung cấp điện

Điện áp : 24kA/630A đến 40.5kA/630A

• Cách điện bằng khí : SF6
• Mở rộng hoặc không mở rộng được
• Tiêu chuẩn : IEC 62271-200
• Xuất xứ  : ABB, Schneider , Siemen …

Cáp ngầm cao thế dùng để truyền tải điện, đi trong thang cáp, máng cáp, chôn trực tiếp trong đất hoặc trong ống, trong mương cáp.

Tiêu chuẩn sản xuất: IEC 60840, IEC 62067, AS/NZS 1429.2...

Cấp điện áp lên đến 132kV

Lõi dẫn:

Vật liệu lõi dẫn thường là Đồng hoặc Nhôm bện nén tròn hoặc kiểu nén Segments phù hợp với tiêu chuẩn quốc tế IEC 60228 hoặc theo tiêu chuẩn của khách hàng.

Cách điện:

Vật liệu cách điện được làm từ Polyethylene liên kết ngang siêu sạch: Màn chắn lõi, cách điện và màn chắn cách điện được đùn đồng thời trong một quá trình để đảm bảo rằng các khoảng trống từ tất cả các vị trí giữa các lớp được ngăn ngừa.

Các quy trình đùn được thực hiện dưới sự điều khiển của áp suất không khí và hệ thống tia X.

Vỏ kim loại:

Lớp vỏ kim loại bao gồm 1 lớp chì hợp kim hoặc 1 lớp các sợi đồng liên kết chặt chẽ với một lớp băng nhôm mỏng nếu được qui định .

Giáp

Các loại cáp này được sản xuất với tính chất đặc biệt trong điều kiện cháy như cáp chậm cháy, không khói hoặc ít khói và ít khí độc. Trong trường hợp khác, nó sẽ được sản xuất sao cho thỏa mãn các yêu cầu chống mối mọt tấn công.

RM6 là một giải pháp đáp ứng cho tất cả các nhu cầu về phân phối điện năng trung thế đến 24kV. RM6 được thiết kế nhỏ gọn, tích hợp các chức năng để kết nối, cấp điện và bảo vệ cho một hoặc hai biến áp cho mạng hình tia hoặc mạng vòng hở. RM6 có nhiều cấu hình đa dạng cho khách hàng lựa chọn: Dao cắt tải kết hợp cầu chì bảo vệ máy biến áp công suất đến 2000KVA, máy cắt có Role bảo vệ không cần nguồn phụ dùng cho máy biến áp công suất đến 3000KVA. Toàn bộ thiết bị đóng cắt và thanh cái được đặt trong khối kín chứa đầy khí SF6.

RM6 được thiết kế, kiểm tra theo tiêu chuẩn IEC62271, sản xuất tuân theo tiêu chuẩn ISO9000.

Thiết bị đóng cắt 8DJH đến 24kV,
cách điện khí SF6
8DJH được phân loại theo tiêu chuẩn IEC /
EN 62271-200 / VDE 0671-200.
Được phê duyệt bởi quốc gia dùng tiêu chuẩn GOST

Tủ trung thế 8DJH được nhà máy lắp ráp, thử nghiệm theo tiêu chuẩn IEC62271, tiêu chuẩn ISO 9001, ISO 14001, OHSAS 18001. Tủ được thiết kế dạng thanh cái đơn, thiết bị đóng cắt 3 pha, cách điện khí SF6 được bọc kim loại để lắp đặt trong nhà. Điện áp lên tới 36kV, dòng điện định mức lên tới 630A, khả năng chịu dòng ngắn mạch lên tới 25kA.

Vật liệu : Tôn sơn tĩnh điện hoặc inox

Màu sắc: Màu đỏ

Kích thước : H200~2000mm x W200~1200mm x D100~1000mm

Thiết kế tối ưu

Có chân đế phù hợp với mọi địa hình

Thay thế, cải tạo đơn giản

Chi phí hơp lý, phù hợp với mọi công trình

Sản phẩm: Tủ chữa cháy

Vật liệu : Tôn sơn tĩnh điện hoặc inox

Màu sắc: Màu đỏ

Kích thước : H200~2000mm x W200~1200mm x D100~1000mm

Tiêu chuẩn : IEC 60439-1, Viteq Electric

Vật liệu vỏ tủ: Nhựa PVC, tôn sơn tĩnh điện (cách điện) hoặc inox 304

Bảng đồng tiếp địa: Đồng thanh cái

Tiêu chuẩn chất lượng: TCVN 46: 2007

Tủ cắt lọc sét cho nguồn điện AC 1 pha hoặc 3 pha là tổ hợp các thiết bị cắt sét sơ cấp, cắt sét thứ cấp với các bộ điện cảm phối hợp đấu nối trực tiếp, dòng điện cho các phụ tải sẽ đi qua bộ thiết bị cắt lọc này. Khả năng cắt sét mạnh mẽ với điện áp dư thấp của thiết bị cắt lọc sét dạng tủ rất phù hợp cho các nơi có không gian giới hạn.

Sản phẩm : Tủ điện ATS (Automatic Transfer Switches)

Thời gian bảo hành : 12-18 tháng

Kích thước : H1800÷2200; W600÷1200; D600÷1400 (thay đổi theo y/c khách hàng )

Độ dầy vật liệu : 1.2mm, 1.5mm 2.0mm, 2.5mm

Màu sắc  : RAL 7032 , RAL 7035 , RAL 9001…..

Tiêu chuẩn : IEC 60439-1, Viteq Electric

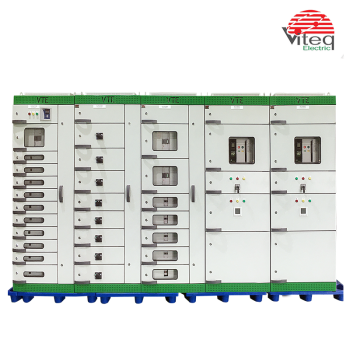

• Tiêu chuẩn IEC 60439-1
• Điện áp định mức : ≤ 690V
• Vật liệu : Tôn sơn tĩnh điện, tôn Zam, Tôn mạ kẽm, Inox
• Bề mặt : Màu sản phẩm , mạ kẽm hoặc sơn tĩnh điện RAL 7032, RAL 7035 hoặc các màu theo yêu cầu của khách hang
• Kích thước: H(cao) : 400-2000; R(rộng ) 200-1000; D ( sâu ) 200-600 kích thước có thể thay đổi theo từng dự án

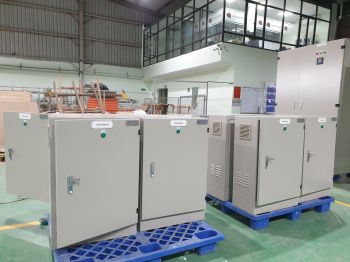

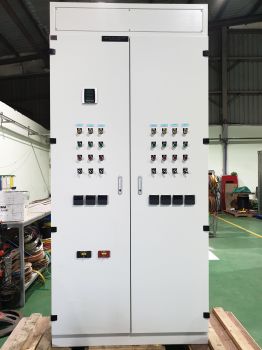

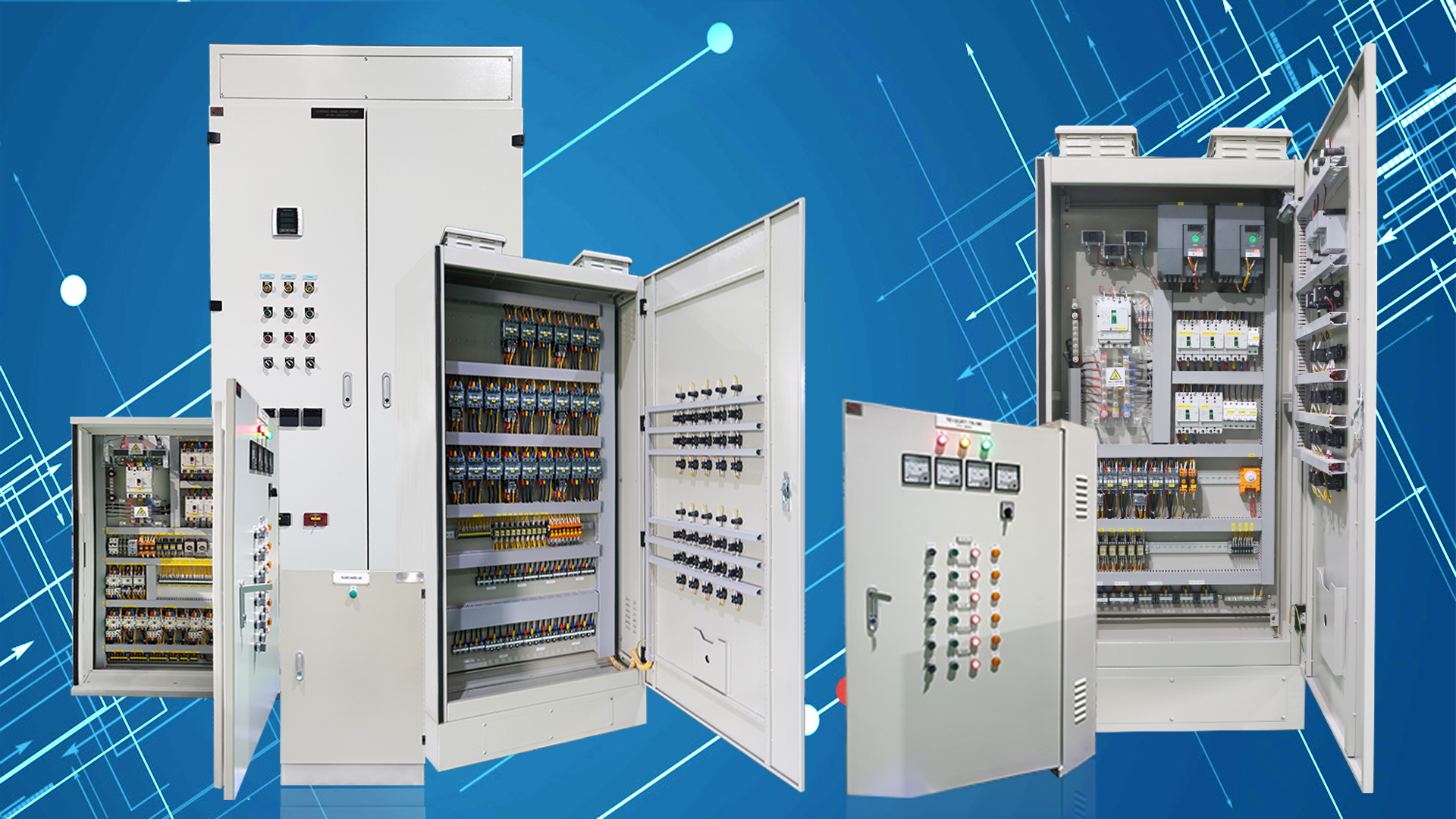

Sản phẩm : Tủ điện điều khiển : Tủ điều khiển bơm, động cơ, chiếu sáng,....

Thời gian bảo hành : 12-18 tháng

Kích thước : Theo tiêu chuẩn và yêu cầu khách hàng

Màu sắc  : RAL 7032 , RAL 7035 , RAL 9001…..

Tiêu chuẩn : IEC 60439-1, Viteq Electric.

Tủ tụ bù, tủ bù công suất phản kháng

Điện áp định mức 220/380-440 VAC

Tần số định mức : 50HZ

Cấp bù 2-24 cấp

Cấp bảo vệ 31/41/42
